Elementos básicos de interconexión:
Puerto serie: Para conectar módem externos para ratones etc.
Puerto parelelo: para la interconexión de redes, está reservado para la impresora.
Puerto USB: para dispositivos de gran velocidad, tanto de redes como para periféricos.
Puerto FireWire: el cual esta poco extendido todavía.
Ranuras de expansión: es el método más utilizado, con transmisiones de tipo ISA.
Definición del puerto paralelo y cable cruzado:
El puerto FireWire se definió por apple computer con el propósito de ofrecer un estándar de transmisión serie que permita una mayor velocuidad de comunicación que USB.
MÓDEM: Es el dispositivo que permite a un ordenador enviar y recibir información a través de la red telefónica conmutada, que transmite en señal analógica,
El Módem puede ser interno y externo, perom tradicionalmente fue externo,
La comunicación de los módems se conoce como DCE o ECD,
Módem RDSI: interconecta el ordenador a la red digital RDSI.
Módem: xDSL: se utiliza para conectar con una línea xDSL.
Módem cable: se usa para conectar el equipo a las redes de cable coaxial que en un principio se diseñaron para la transmisión de televisión.
Tarjetas de Red: Otro dispositivo muy importante es la tarjeta de red, también en el proceso es la tarjeta de red o NIC, que hace la función de intermediario entre el ordenador y la red de comunicación.
Los repetidores se usan para transmisión digital, pero los amplificadores emiten señal analógica.
Ruido en comunicación:
Tipos:
- Usos incorrectos del código (en lengua: solecismos, anfibología, errores de expresión que impidan la comunicación).
- Ilegibilidad o deficiencias de impresión en un texto.
- Manchas o desvanecimientos de tinta en un escrito.
- La voz apenas perceptible al hablar.
- Todo tipo de interferencia radial, televisiva o telefónica.
- La distracción y la falta de atención de quien recibe el mensaje.
- Exceso de información.
- No dar la información clave.
Puentes:
Interconecta segmentos de red (o divide una red en segmentos) haciendo la transferencia de datos de una red hacia otra con base en la dirección física de destino de cada paquete.
En definitiva, un bridge conecta segmentos de red formando una sola subred (permite conexión entre equipos sin necesidad de routers). Funciona a través de una tabla de direcciones MAC detectadas en cada segmento al que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred, teniendo la capacidad de desechar la trama (filtrado) en caso de no tener dicha subred como destino. Para conocer por dónde enviar cada trama que le llega (encaminamiento) incluye un mecanismo de aprendizaje automático (auto aprendizaje) por lo que no necesitan configuración manual.

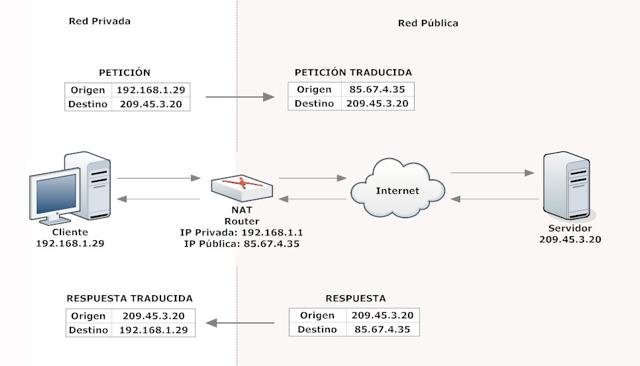

El encaminador, también denominado router, es un dispositivo que permite interconectar redes que operan con una capa de red diferente. Como funciona a nivel de red los protocolos de comunicación en los niveles superiores, a ambos lados del encaminador, deben ser iguales.
En una red de área extensa, cualquiera de las estaciones intermedias en la transmisión de un mensaje se considera un encaminador. Por ello, al recibir un paquete, debe extraer de éste la dirección del destinatario y decidir cuál es la mejor ruta, a partir del algoritmo y tabla de encaminamiento que utilice. Además un encaminador dispone de sus propias direcciones a nivel de red.
Un encaminador necesita de una serie de parámetros básicos para que pueda funcionar correctamente, como son:
-Direcciones de los puertos y redes a las que está conectado.
-Algoritmos de encaminamiento que va a utilizar.
-Tablas de encaminamiento estáticas para configurar rutas fijas en la red.
CONMUTADORES
Un conmutador es otro dispositivo que permite la interconexión de redes a nivel de enlace de datos. A diferencia de los puentes, los conmutadores sólo permiten conectar LAN que utilizan los mismos protocolos y su principal función constiste en segmentar una red para aumentar su rendimiento.
En ina red local existe un medio que comparten todas ls estaciones. Al aumentar el número de éstas, aumenta también el tráfico en la red y, cuando cada una desea transmitir, debe esperar mucho más tiempo a que le llegue su turno, o las colisiones se producirán con más frecuencia.
Al contrario que un conector de cableado, un conmutador envía los mensajes que le llegan solamente por el puerto de salida donde se encuentra el destinatario. Para ello, el conmutador comprueba el campo donde se especifica el destino dentro del mensaje y lo redirige al puerto correspondiente.
Cuando se conecta un conmutador a una red, inicialmente no conoce qué equipos están ubicados en que puertos. Por esta razón cuando se recibe los primeros mensajes, debe enviarlos a traves de todos los puertos. Puestp que solamente el destinatario recibirá el mensaje y constestará al emisor con respuesta. Despues de un tiempo funcionando, el conmutador habrá generado su propia tabla en la que guardará los puertos en los que se encuentran conectados cada uno de los equipos.
Cuando un conmutador conecta varias redes o varias estaciones crea, por decirlo de forma simple, varios medios compartidos en cada uno de sus puertos. A esos "medios compartidos", que están formados por una o varias estaciones, se le denomina dominios de colisión. por esa razón se dice que el conmutador es capaz de dividir una res para aumentar su rendimiento ya que todos los equipos no comparten la misma forma que todos los clientes que llegan a un banco no comparten la misma cola si hay mas de una ventanilla para atenderles.
REDES TRONCALES
Una red troncal es una red utilizada para interconectar otras redes, es decir, un medio que permite la comunicación de varias LAN o segmentos.
Las redes troncales suelen ser de alta capacidad y, como ha demostrado la experiencia, permite un mayor rendimiento de las conexiones LAN de una empresa. La opción de utilizar una única red de gran tamaño para interconectar todas las estaciones puede aumentar el coste y reducir la velocidad de transmisión.
COMPARACIÓN ENTRE LOS DISPOSITIVOS DE INTERCONEXIÓN
Puesto que un encaminador opera en la cpa de red de la arquitectura, puede tambien ejecutar funciones de la capa de enlace de datos, es decir, el encaminador también creadiferentes dominios de colisiones separados en cada res y puede interconectar LAN con diferentes protocolos.
A la hora de decidir cual de ellos instalar, la selección optima tendra en cuenta los siguientes criteriós:
Si la aplicación requiere soporte para rutas redundantes, envío inteligente de paquetes, control de la seguridad en la comunicaciones o el acceso a una red de área extensa, se deve seleccionar un encaminador.
Si la aplicación sólo requiere incrementar el ancho de banda para descongestionar el tráfico o conectar redes diferentes, un conmutador o un puente será probablemente la mejor elección, ya que procesan y envían los mensajes a mayor velocidad.
Interconexión de redes distintas
muchas organizaciones tienen diferentes LAN aisladas en sus departamentos que desean conectar. El problema es que esas LAN tienen distintas topologías y diveresos métodos de acceso al cable, por eso lo que no es posible utilizar cableado, repetidores o concentradores para interconectarlas directamente.
En otras muchas situaciones puede ocurrir que una organización desee conectar su red local con una red de área extensa, con el fin de ofrecer servicios adicionales a sus clientes o permitir la condición entre distintas sucursales separadas gracias a los dispositivos de interconexión.
Estos pueden ser:
Puentes, encaminadores y pasarelas.
Puentes:
Es un elemento genérico que permite interconectar redes de diferentes topologías y diferentes protocolos a nivel MAC y a nivel de enlace se llama puente.
Un puente es un elemento de interconexión entre redes que está formando por dos conectores diferentes, cada uno de ellos enganchado a la red correspondiente.
El puente se comporta como un filtro en red, ya que sólo pasan por él las tramas que van desde una estación de una red, ya que sólo pasan por él las tramas que van desde una estación de una red a otra red. En caso de que el puente no conozca el destinatario del mensaje , entonces lo enviará a través de todos sus puertos menos por donde le llegó, siguiendo el mismo funcionamiento que un concentrador, lo que se conoce como inundación.
Puentes de 802.x a 802.y: este tipo de puentes permiten conectar redes de tipo IEEE.802 por lo que tenemos muchas combinaciones.
Puentes transparentes: consiste básicamente en un punete que permita la transparencia completa, es decir, que para instalarlo, no sea necesario ninguna modificación en las redes focales donde se va a instalar
Puentes remotos :se trata de puentes que permiten interconectar dos o más LAN que se encuentran separadas a una gran distancia. Su conexión se realiza de forma que se coloca un puente en cada LAN
Encaminadores:
Es un dispositivo para interconectar redes que operan con una capa de red diferente es el encaminador. dado que el encaminador funciona en el nivel de red, los protocolos de comunicación de ambos lados del encaminador deben se iguales y compatibles con los niveles superiores al de red.
Puertos de un encamindor
Un encaminador puede tener muchos puertos diferentes según sea el tipo de redes que conecta. Si el equipo no dispone de alguno de los puertos que necesitamos, es posible que tenga capacidad de ampliación de puertos adicionales.
Serie: se utiliza para que el equipo se conecte a un módem y así tener acceso a una res de área extensas. La comunicación entre el encaminador y el m´dem se realiza de la misma forma que si se realizara entre un ordenador y un módem.
RDSI BRI: se trata de puertos utilizados para conectar con la red RDSI. La conexión al encaminador se puede realizar desde un dispositivo NT1 o NT2.
DSL: son conexiones con redes del tipoxDSL, como ADSL, que utilizan puertos RJ-11 para las conexiones de la línea.
Cable: son puestos que utilizan conectores F para comunicar con las redes de cable.
Consola: se tarata de una conexión utilizada para configurar el encaminador, que resulta inprescindible cuando éste se utiliza por primera vez, aunque no todos disponen de este tipo de puerto. Esta conexión suele ser serie y tiene forma de un puerto RS-232 o RJ-45 en un extremo, mientras que en el otro es de RS-232.
Estructura interna de un encaminador
Un encaminador es un sistema que dispone de algoritmos bastante complejos para calcular y establecer las mejores rutas.
Memoria volátil: esta memoría se borra cando se apaga el equipo y almacena las tablas de encaminamiento, tablas de resolución ARP, mensajes recibidos que deben ser enviados a su destino, etc.
Memoria no volátil: esta memoria no se borra cuando se apaga el encaminador.
Memoria flash: esta memoria tampoco se borra cuand se apaga y contiene el codigo del sistema operativo.
Memoria de sólo lectura: esta memoria no se puede borrar ni modificar e incluye programas de autodiagnóstico y arranque del encaminador.
CONMUTADORES
Un conmutador es otro dispositivo que permite la interconexión de redes a nivel de enlace de datos. A diferencia de los puentes, los conmutadores sólo permiten conectar LAN que utilizan los mismos protocolos y su principal función constiste en segmentar una red para aumentar su rendimiento.
En ina red local existe un medio que comparten todas ls estaciones. Al aumentar el número de éstas, aumenta también el tráfico en la red y, cuando cada una desea transmitir, debe esperar mucho más tiempo a que le llegue su turno, o las colisiones se producirán con más frecuencia.
Al contrario que un conector de cableado, un conmutador envía los mensajes que le llegan solamente por el puerto de salida donde se encuentra el destinatario. Para ello, el conmutador comprueba el campo donde se especifica el destino dentro del mensaje y lo redirige al puerto correspondiente.
Cuando se conecta un conmutador a una red, inicialmente no conoce qué equipos están ubicados en que puertos. Por esta razón cuando se recibe los primeros mensajes, debe enviarlos a traves de todos los puertos. Puestp que solamente el destinatario recibirá el mensaje y constestará al emisor con respuesta. Despues de un tiempo funcionando, el conmutador habrá generado su propia tabla en la que guardará los puertos en los que se encuentran conectados cada uno de los equipos.
Cuando un conmutador conecta varias redes o varias estaciones crea, por decirlo de forma simple, varios medios compartidos en cada uno de sus puertos. A esos "medios compartidos", que están formados por una o varias estaciones, se le denomina dominios de colisión. por esa razón se dice que el conmutador es capaz de dividir una res para aumentar su rendimiento ya que todos los equipos no comparten la misma forma que todos los clientes que llegan a un banco no comparten la misma cola si hay mas de una ventanilla para atenderles.
REDES TRONCALES
Una red troncal es una red utilizada para interconectar otras redes, es decir, un medio que permite la comunicación de varias LAN o segmentos.
Las redes troncales suelen ser de alta capacidad y, como ha demostrado la experiencia, permite un mayor rendimiento de las conexiones LAN de una empresa. La opción de utilizar una única red de gran tamaño para interconectar todas las estaciones puede aumentar el coste y reducir la velocidad de transmisión.
COMPARACIÓN ENTRE LOS DISPOSITIVOS DE INTERCONEXIÓN
Puesto que un encaminador opera en la cpa de red de la arquitectura, puede tambien ejecutar funciones de la capa de enlace de datos, es decir, el encaminador también creadiferentes dominios de colisiones separados en cada res y puede interconectar LAN con diferentes protocolos.
A la hora de decidir cual de ellos instalar, la selección optima tendra en cuenta los siguientes criteriós:
Si la aplicación requiere soporte para rutas redundantes, envío inteligente de paquetes, control de la seguridad en la comunicaciones o el acceso a una red de área extensa, se deve seleccionar un encaminador.
Si la aplicación sólo requiere incrementar el ancho de banda para descongestionar el tráfico o conectar redes diferentes, un conmutador o un puente será probablemente la mejor elección, ya que procesan y envían los mensajes a mayor velocidad.
Interconexión de redes distintas
muchas organizaciones tienen diferentes LAN aisladas en sus departamentos que desean conectar. El problema es que esas LAN tienen distintas topologías y diveresos métodos de acceso al cable, por eso lo que no es posible utilizar cableado, repetidores o concentradores para interconectarlas directamente.
En otras muchas situaciones puede ocurrir que una organización desee conectar su red local con una red de área extensa, con el fin de ofrecer servicios adicionales a sus clientes o permitir la condición entre distintas sucursales separadas gracias a los dispositivos de interconexión.
Estos pueden ser:
Puentes, encaminadores y pasarelas.
Puentes:
Es un elemento genérico que permite interconectar redes de diferentes topologías y diferentes protocolos a nivel MAC y a nivel de enlace se llama puente.
Un puente es un elemento de interconexión entre redes que está formando por dos conectores diferentes, cada uno de ellos enganchado a la red correspondiente.
El puente se comporta como un filtro en red, ya que sólo pasan por él las tramas que van desde una estación de una red, ya que sólo pasan por él las tramas que van desde una estación de una red a otra red. En caso de que el puente no conozca el destinatario del mensaje , entonces lo enviará a través de todos sus puertos menos por donde le llegó, siguiendo el mismo funcionamiento que un concentrador, lo que se conoce como inundación.
Puentes de 802.x a 802.y: este tipo de puentes permiten conectar redes de tipo IEEE.802 por lo que tenemos muchas combinaciones.
Puentes transparentes: consiste básicamente en un punete que permita la transparencia completa, es decir, que para instalarlo, no sea necesario ninguna modificación en las redes focales donde se va a instalar
Puentes remotos :se trata de puentes que permiten interconectar dos o más LAN que se encuentran separadas a una gran distancia. Su conexión se realiza de forma que se coloca un puente en cada LAN
Encaminadores:
Es un dispositivo para interconectar redes que operan con una capa de red diferente es el encaminador. dado que el encaminador funciona en el nivel de red, los protocolos de comunicación de ambos lados del encaminador deben se iguales y compatibles con los niveles superiores al de red.
Puertos de un encamindor
Un encaminador puede tener muchos puertos diferentes según sea el tipo de redes que conecta. Si el equipo no dispone de alguno de los puertos que necesitamos, es posible que tenga capacidad de ampliación de puertos adicionales.
Serie: se utiliza para que el equipo se conecte a un módem y así tener acceso a una res de área extensas. La comunicación entre el encaminador y el m´dem se realiza de la misma forma que si se realizara entre un ordenador y un módem.
RDSI BRI: se trata de puertos utilizados para conectar con la red RDSI. La conexión al encaminador se puede realizar desde un dispositivo NT1 o NT2.
DSL: son conexiones con redes del tipoxDSL, como ADSL, que utilizan puertos RJ-11 para las conexiones de la línea.
Cable: son puestos que utilizan conectores F para comunicar con las redes de cable.
Consola: se tarata de una conexión utilizada para configurar el encaminador, que resulta inprescindible cuando éste se utiliza por primera vez, aunque no todos disponen de este tipo de puerto. Esta conexión suele ser serie y tiene forma de un puerto RS-232 o RJ-45 en un extremo, mientras que en el otro es de RS-232.
Estructura interna de un encaminador
Un encaminador es un sistema que dispone de algoritmos bastante complejos para calcular y establecer las mejores rutas.
Memoria volátil: esta memoría se borra cando se apaga el equipo y almacena las tablas de encaminamiento, tablas de resolución ARP, mensajes recibidos que deben ser enviados a su destino, etc.
Memoria no volátil: esta memoria no se borra cuando se apaga el encaminador.
Memoria flash: esta memoria tampoco se borra cuand se apaga y contiene el codigo del sistema operativo.
Memoria de sólo lectura: esta memoria no se puede borrar ni modificar e incluye programas de autodiagnóstico y arranque del encaminador.
